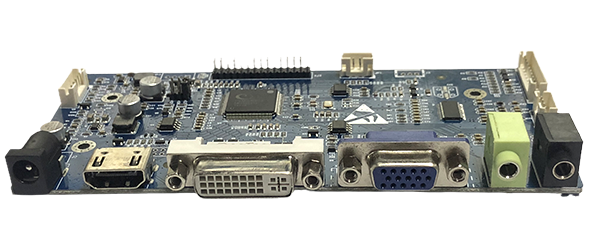

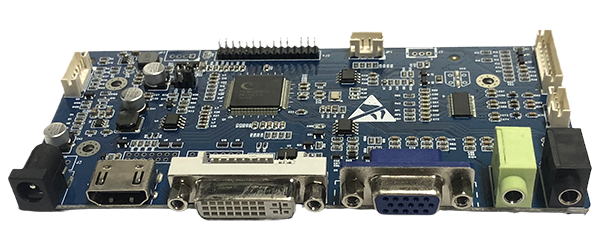

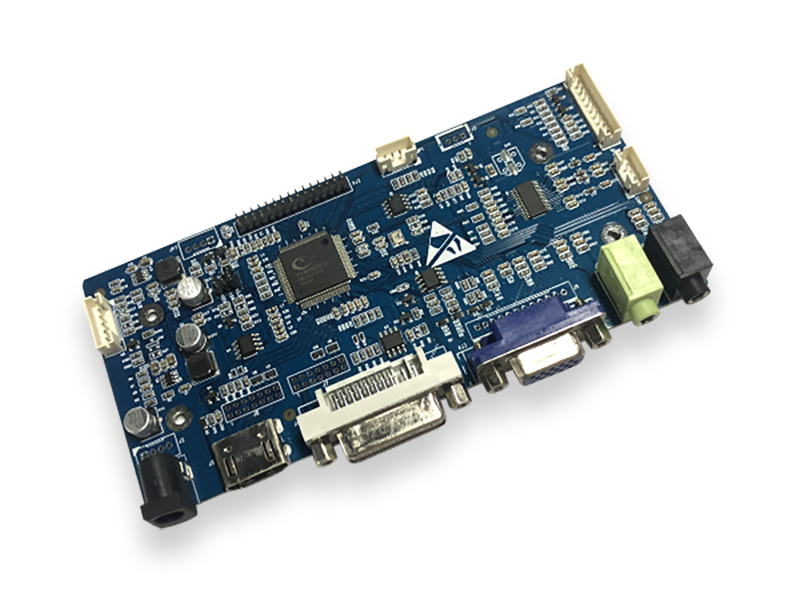

ZY-A58AD01 是应用于MSTAR技术开发发一款多功能显示一体的驱动板卡。
ZY-A58AD01采用外置DC12V电源输入供电。支持HDMI,DVI,VGA接口，通过相应接口接入PC端画面能以复制或扩展的方式显示。
| 产品参数 |
| 产品型号 |
ZY-A58AD01. |
|
| 屏幕面板 |
液晶屏 |
双通道LVDS |
| 色彩 |
6Bit/8Bit |
| 长宽比 |
4:3/ 16:9 |
| 尺寸 |
5-32寸 |
| 驱动屏分辨率 |
最大支持驱动1920*1200@60HZ |
| 信号输入接口 |
HDMI |
最大支持1920* 1200@60HZ |
| DVI |
| VGA |
| 电源 |
板卡工作电压 |
12V |
| 屏幕驱动电压 |
3.3V/5V/12V可选,默认3.3V |
| 电源模式 |
支持低功耗模式,待机模式 |
| 待机功耗 |
< 1W |
| OSD菜单语言 |
英文,中文. |
|
| 按键功能 |
PowER,MENU,PLUS,MINUS,AUTO/EXIT |
5个按键+LED灯(红/绿) |
| 音频输入 |
支持模拟音须输入和HDMI数字音频输出 |
3.5mm耳机口 |
| 功放 |
双通道 |
2x10W |
| 串口 |
支持串口通信 |
RX,TX |
| ADC拓展口 |
支持感光传感器根据环境光调节屏幕背光 |
ADC1,ADC2 |
|
